[ Strobe Pulse Controller ]

• Overview

SPC는 잉크젯 드롭왓쳐 어플리케이션에 특화된 머신비젼용 컨트롤러이며, 잉크젯 헤드 컨트롤러에서 Jetting 입력 트리거를 입력해 주면, SPC 내부

제어 파라메터를 이용하여 동기화된 Camera와 Strobe LED를 각각 개별적으로 설정 운용할 수 있는 제품입니다.

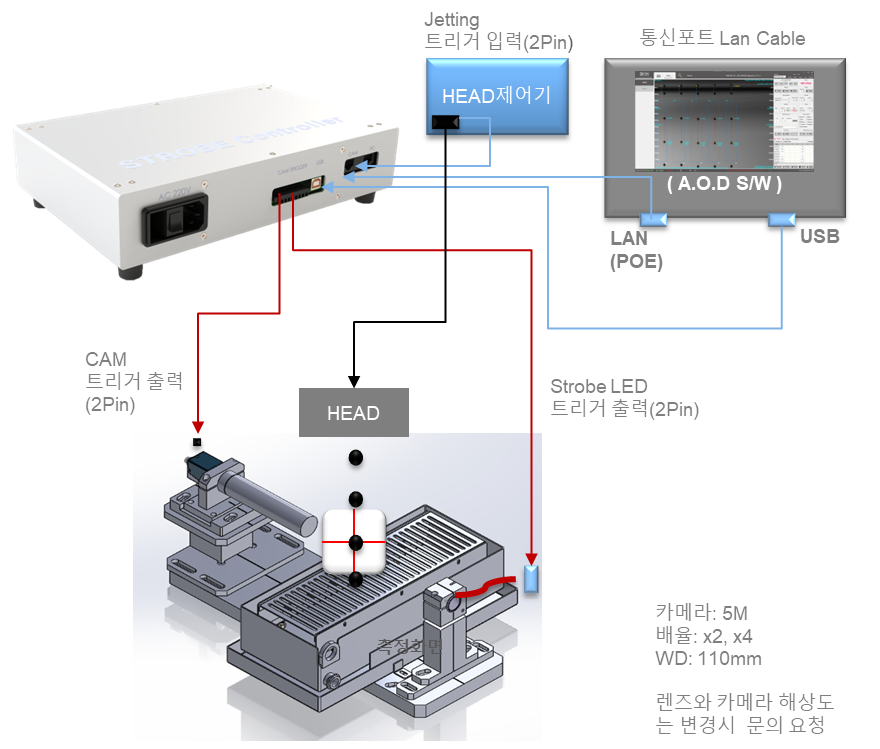

Figure1. System Block Diagram

• 주요 특징들

- 트리거 제어 분해능 20ns

- Jetting 입력 트리거 기반에 Camera와 Strobe LED 디바이스에 사용자가 설정한 동기화 트리거 발생

- 출력 트리거에 각각 개별적으로 설정 운용

- Max 전압 Strobe led 48v, Camera 12v

- Internal & External 트리거 모드

- Strobe led용 double 트리거

- 인터페이스 Rs485 usb 통신

• 내장품 구성내용

- 2Pin Power Connector

- 8Pin Input & Output Connector( Firing Trigger Input, LED & Camera Output )

- Communication USB B Type connector

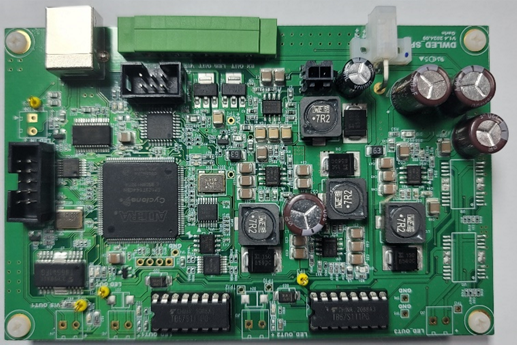

[Figure2. SPC Board]

- Power Cable

- Camera(GigaE) & Interface Cable( Trigger IO, Lan )

- Strobe용 LED & Trigger IO Cable

- Communication USB Cable

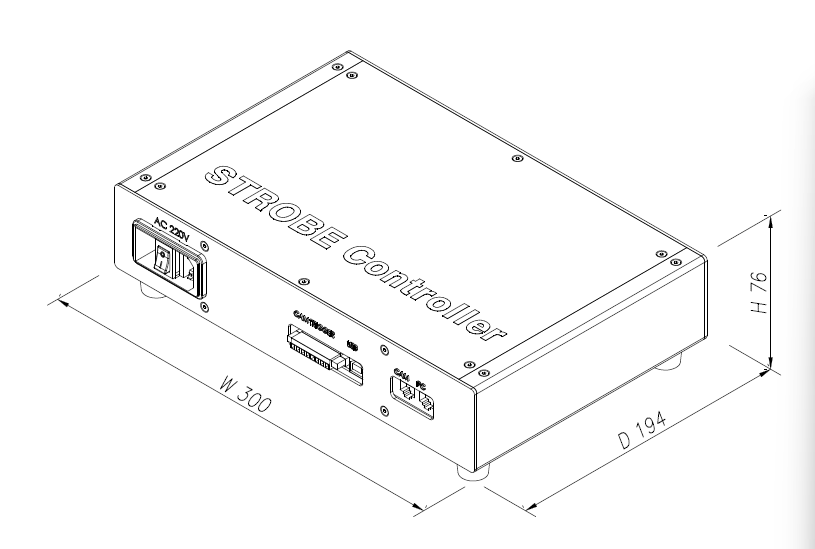

[Figure2. Dimension]
